Pictogramme : définition, familles et règles de lecture

Un pictogramme de sécurité n’est pas un dessin choisi pour sa clarté : c’est un signal normalisé, dont la forme et la couleur portent déjà la moitié du message. Un rond rouge interdit, un triangle jaune avertit, un carré vert indique une issue. Savoir lire cette grammaire évite d’acheter des panneaux qui ne veulent rien dire.

Pictogramme, symbole, panneau : trois mots pour trois choses

Dans l’usage courant, les trois termes se mélangent. Ils désignent pourtant des objets distincts, et cette distinction devient utile dès qu’on commande de la signalétique.

Le symbole graphique est le dessin lui-même : la silhouette qui court vers une porte, la flamme, la main barrée. Le pictogramme est ce symbole tel qu’il est représenté pour être compris sans texte. Le panneau — ou signal de sécurité — est le support complet : le symbole, plus la forme géométrique et la couleur de fond qui lui donnent son sens réglementaire.

C’est pourquoi le même symbole change de signification selon son panneau. Une flamme dans un rond rouge barré interdit les flammes nues ; la même flamme dans un triangle jaune signale une matière inflammable. Le dessin est identique, le message est inverse.

Les cinq familles et leur grammaire visuelle

L’ISO 7010 range les signaux en cinq catégories, chacune identifiable à sa forme et à sa couleur. La logique est constante : la forme dit le type de message, la couleur dit son registre.

• Interdiction — rond, bordure et barre diagonale rouges sur fond blanc, symbole noir. « Ne faites pas ceci. »
• Obligation — rond bleu plein, symbole blanc. « Vous devez faire ceci. »
• Avertissement — triangle jaune à bordure noire, symbole noir. « Attention, danger ici. »

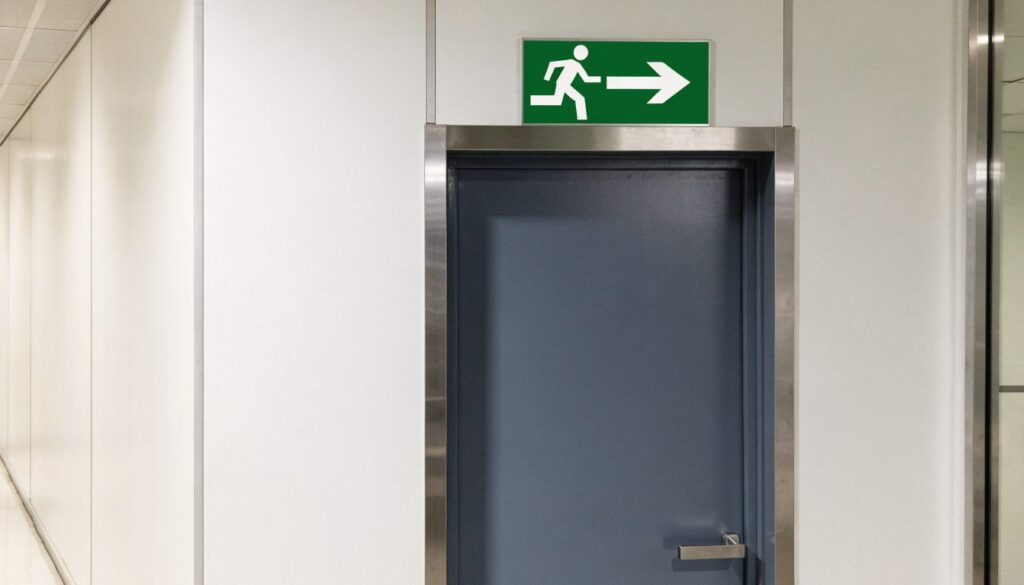

• Sauvetage et secours — carré ou rectangle vert, symbole blanc. Issues, points de rassemblement, matériel de premiers secours.
• Lutte contre l’incendie — carré ou rectangle rouge, symbole blanc. Extincteurs, robinets d’incendie armés, déclencheurs manuels.

Deux confusions reviennent constamment. La première consiste à croire que le rouge signifie toujours le danger : dans cette grammaire, le rouge rond interdit, le rouge carré localise un moyen de secours contre le feu, et c’est le jaune qui avertit d’un danger. La seconde consiste à traiter le vert comme une couleur décorative : il est réservé au sauvetage et à l’évacuation, et l’utiliser ailleurs brouille le seul repère dont on dispose en cas de fumée.

Pourquoi passer par une norme plutôt qu’un dessin maison

Un pictogramme normalisé présente trois avantages que ne remplace aucune création graphique, si soignée soit-elle.

Il est d’abord reconnu sans apprentissage : c’est le principe même d’un signal enregistré à l’échelle internationale. Dans un local de santé qui reçoit des patients étrangers, âgés, inquiets ou peu à l’aise avec l’écrit, cette lisibilité immédiate n’est pas un luxe.

Il est ensuite cohérent d’un bâtiment à l’autre. Un visiteur qui a appris à lire une issue de secours dans une gare la reconnaîtra dans votre cabinet, sans effort et sans hésitation.

Il est enfin opposable : en cas de contrôle ou d’incident, un panneau conforme à une norme reconnue se justifie mieux qu’un pictogramme inventé, dont personne ne peut attester qu’il était compréhensible.

Les pièges à l’achat

La mention « conforme ISO 7010 » figure sur beaucoup de catalogues. Quelques vérifications valent la peine avant de commander.

• Les pictogrammes « gratuits » trouvés en ligne ne sont pas tous normalisés. Beaucoup sont des redessins approximatifs : proportions modifiées, symbole simplifié, couleur approchante. Ils ressemblent au signal sans en être un.
• La taille se calcule. Un panneau se dimensionne selon la distance à laquelle il doit être vu ; un format choisi à l’œil sera soit illisible, soit envahissant.
• La photoluminescence n’est pas systématique. Elle se justifie sur les cheminements d’évacuation, pas partout — et elle suppose une exposition lumineuse suffisante pour se recharger.
• Le texte est un complément, pas le signal. Ajouter « SORTIE DE SECOURS » sous le pictogramme aide ; remplacer le pictogramme par ce texte fait perdre l’universalité.

Le texte intégral des normes s’obtient auprès des organismes de normalisation qui les éditent — il n’est pas librement diffusable, et les reproductions intégrales qui circulent gratuitement sont à considérer avec prudence.

Vos questions, nos réponses

Quelle différence entre ISO 7010 et ISO 3864 ?

L’ISO 3864 pose les règles générales : quelles couleurs de sécurité existent, quelle forme correspond à quel type de message, et comment concevoir un symbole graphique. L’ISO 7010 applique ces règles et enregistre les signaux eux-mêmes, un par un. Autrement dit, la première est la grammaire, la seconde le dictionnaire. Un panneau conforme s’appuie sur les deux : la forme et la couleur viennent de l’ISO 3864-1, la conception du symbole de l’ISO 3864-3.

Un pictogramme rouge signifie-t-il toujours un danger ?

Non, et c’est la confusion la plus fréquente. Le rouge a deux emplois distincts : en rond barré il exprime une interdiction, en carré ou rectangle il localise un moyen de lutte contre l’incendie — extincteur, robinet armé, déclencheur manuel. Le danger, lui, se signale en jaune, dans un triangle à bordure noire. Un extincteur signalé en rouge n’annonce donc pas un risque : il indique où trouver le matériel.

Peut-on utiliser des pictogrammes téléchargés gratuitement ?

Avec précaution. Beaucoup de fichiers diffusés gratuitement sont des interprétations : le dessin est proche, mais les proportions, le tracé du symbole ou la teinte s’écartent du signal enregistré. Pour un usage décoratif ou pédagogique, c’est sans conséquence. Pour la signalisation de sécurité d’un local recevant du public, mieux vaut passer par un fournisseur qui documente la conformité de ses produits, et conserver cette documentation.

Faut-il ajouter du texte sous le pictogramme ?

C’est possible et souvent utile, à condition que le texte complète le signal au lieu de s’y substituer. Un panneau combiné — pictogramme normalisé plus mention écrite — lève les ambiguïtés pour les personnes qui lisent, tout en restant compréhensible pour celles qui ne lisent pas la langue. L’erreur serait de supprimer le symbole au profit d’une simple pancarte : on perdrait précisément ce qui rend le signal universel.
